    1、90°角尺的結構形式和制造精度

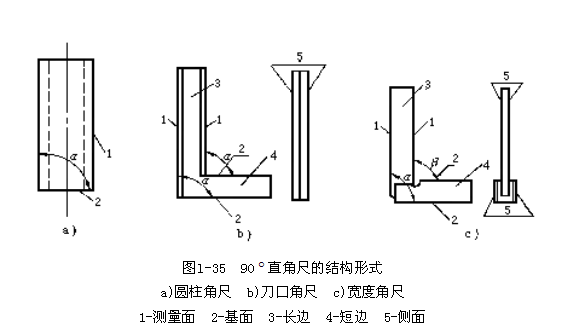

    90°角尺主要用于對平面間垂直度誤差的檢驗。


    90°角尺中00級精度_，2級精度_。00級精度的90°角尺，僅用來測量和檢驗高精度工件；0級和1級精度的90°角尺用來測量和檢驗精密工件；2級精度的90°角尺用來測量和檢驗一般工件。

    2、90°角尺的使用與維護

    1）使用90°角尺前，應根據被測件的尺寸和精度要求，選擇90°角尺的規格和精度等級，并應檢查工作面和邊緣是否有碰傷、毛刺等明顯缺隙，擦凈角尺的工作面和被測工件的表面。

    2）測量時，先將角尺的短邊放在輔助基準表面（或平板）上，再將90°角尺的長邊輕輕地靠攏被測工件表面，不要碰撞。觀察90角尺與被測表面之間的間隙大小和出現間隙的部位。根據透光間隙的大小和出現間隙的部位判斷被測部位的垂直度誤差值。在觀察時，一般有五種情況出現：無光、中間部位有少光、兩端有少光、上端有光、下端有光。_種情況說明被測面不僅平面度符合要求，而且與基準面垂直；_、三種情況說明垂直度符合要求，但平面度達不到要求，后兩種情況說明有垂直度誤差。

    3）在實際生產中，也可用塞尺和量塊分別在90°角尺的長邊接近_處測量。這時，塞尺片或量塊組尺寸的_差值即為工件垂直度的線值誤差。

    4）在使用90°角尺時應注意：長邊測量面和短邊測量面是工作面，所以只能用這兩個面去測量，而不允許用長邊和短邊的側面，以及側棱去測量；90°角尺的使用精度與檢測時所用的平板精度有關，使用時應注意合理選用平板。

    5）使用完畢后，應將90°角尺擦洗干凈，涂油保養。
